1 .功能說明

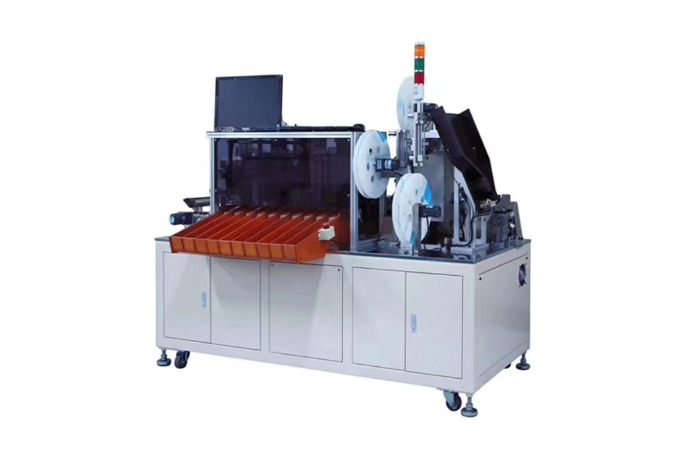

18650圓柱電池套膜機測試一體機是一款用于圓柱電池的套膜，疊面墊，分選測試（預備噴碼位）的一體化設備。本設備由plc控制，交流伺服電機來完成精準定位切割，裝載面墊，熱縮等工序，由工業電腦完成測試分選，共分為10個檔位。每小時生產完成成品電芯約3600支，機械結構設計簡潔大方，性能穩定。在目前市場上，迄今為止性價比最高的一款立式套標一體化設備之一。

2．18650電池套膜機工藝流程

通過觸摸屏設定套管長度，面墊長度等參數，以及手動調試等。由PLC和工業電腦自動完成如下功能：人工裝填裸電芯→電機+氣缸分料入料→鏈條運載電池→電芯校正+伺服套標→沖疊面墊→再次校正→自旋入料+隧道爐熱縮→氣缸第1次轉料→皮帶運轉載料(預留噴碼位)→氣缸第2次轉料（成品電芯入料槽）→ 探針測試→轉料氣缸電池組隊滿5個→機械手抓取電池→機械手將電池移動到料槽位→10檔分選；設備配置聲光報警，故障等報警。操作參數，電壓，內阻分選參數可根據客戶的實際要求自由設定。

3．18650電池套膜機一體機結構

1）設備結構緊湊合理，外型美觀，占用空間小。

2）設備操作簡單，無須專業人員培訓，工人均能輕松掌握。

3）設備采用PLC和工業電腦控制，裸電芯入料，套標，沖疊面墊，熱縮絕緣皮，分選測試等工序，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

4）設備材料采用優質厚冷軋鈑金，鋁型材框架。

5）設備安裝有萬向活動腳輪，設備移位搬運輕松。

4．18650電池套膜機設備技術參數

 ●工作電源：AC 220V±10% / 50Hz, 功率：≤ 5KW

● 工作氣源：0.5~0.6Mpa

● 適應電池規格：18650電芯

● 套標分選效率：≥ 60PPM

● 合格率：≥ 98%

● 設備重量：約 600㎏

● 外形尺寸：2000（長）×1100（寬）×1700（高）mm

● 電控器件：采用松下plc和松下伺服電機，品牌傳感器等配件。

● 分選參數：開路電壓、交流內阻

開路電壓：精度 +/- 0.10% rdg， 顯示分辨率 0.1毫伏

交流內阻：精度 +/- 0.5% rdg， 顯示分辨率 0.01毫歐
